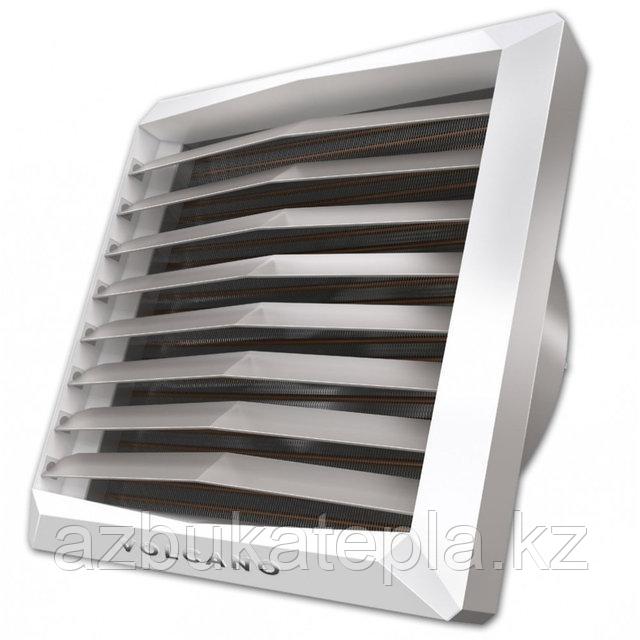

Воздушно-отопительные агрегаты Volcano VR2 – это новое поколение оборудования с водяными теплообменниками, совмещающее в себе инновационные технические решения и современный промышленный дизайн. Выверенная конструкция выполненного с высокой точностью корпуса напоминает прекрасную и вместе с тем совершенную по своей простоте форму алмаза. Характер аппарата подчеркивается композицией тщательно подобранных материалов и аэродинамической формой воздухо-направляющих жалюзи.

Технические характеристики тепловентиляторов VOLCANO

Размеры тепловентиляторов Volcano

Тепловые характеристики тепловентиляторов Volcano

Условные обозначения:

T_z - температура воды на входе в тепловентилятор, T_p - температура воды на выходе из тепловентилятора.

T_p1 - температура воздуха на входе в тепловентилятор, T_p2 - температура воздуха на выходе из тепловентилятора.

P_g - тепловая мощность тепловентилятора.

Q_p - расход воздуха, Q_w - расход воды.

Δ_p - падение давления в теплообменнике (гидравлическое сопротивление).

Volcano VR2

Данные в таблице приведены при условии, что общая длина трубопровода не превышает 40 м. В случае крупных трубопроводных систем, т.е. при размещении тепловентиляторов на расстоянии более 40 м от источника теплоты, диаметры трубопроводов следует обязательно корректировать с учетом более низких скоростей движения потока воды.

Технические параметры при разных скоростях вращения вентилятора

Исходные условия при измерении уровня шума: объем помещения 1500 м³, измерение производилось на расстоянии 5 м.

Мощность электродвигателя EC дана для расхода воздуха, указанного в таблице.

VOLCANO VR2

Монтаж тепловентиляторов VOLCANO

ВНИМАНИЕ! Место монтажа должно быть соответствующие подобрано с учётом возможного появления нагрузок и вибраций.

Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения.

Рекомендуем применение фильтров в гидравлической системе. Перед подключением подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему, спуская несколько литров воды

ВНИМАНИЕ! Несоблюдение при монтаже минимального расстояния 0,4 м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.

При настенном или потолочном монтаже рекомендуется брать во внимание следующие параметры:

Высота монтажа

* при вертикальной установке направляющих жалюзи

Расстояние между установками – рекомендуется расстояние от 6 до 12 м (Volcano VR1,VR2), 3 до 7 м (Volcano MINI) для равномерного распространения тёплого воздуха

Дальность струи воздуха

* для горизонтальной установки направляющих жалюзи
** для симметричной установки установки направляющих жалюзи под углом 45°

• Уровень шума оборудования (в зависимости от акустических особенностей помещения)
• Рабочее состояние, отопление – например оборудование дополнительно работает как дестратификатор
• Направление потока воздуха – направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки. Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.

Примерное размещение тепловентиляторов при настенном монтаже

вид сверху

Монтаж с консолью

Монтажная консоль доступна как дополнительное оборудование. Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем ввести в них втулки. На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M 10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли. После установки обогревателя в желаемом положении, следует установить заглушки на держателе.

В состав образца монтажной консоли входят:
1. КОНСОЛЬ (1 шт.); 2. КРЕПЁЖНЫЙ ДЕРЖАТЕЛЬ; 3. ВИНТЫ M10 ВМЕСТЕ С ШАЙБОЙ И ГАЙКОЙ ДЛЯ КРЕПЛЕНИЯ ДЕРЖАТЕЛЕЙ (2 комп.); 4. ВИНТ M10 ДЛЯ КРЕПЛЕНИЯ КОНСОЛИ К ТЕПЛОВЕНТИЛЯТОРУ (2 шт.); 5. ЗАГЛУШКИ (2 шт.); 6. МОНТАЖНЫЕ ВТУЛКИ (1 шт.)

вращение оборудования установленного на консоли

Расстояние для монтажа, советы по монтажу и пусконаладке

Подключение теплоносителя Во время монтажа трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента 1. Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки нагревателя. Возможно присоединение трубопровода с помощью гибких патрубков (что позволяет изменять положение аппарата на монтажной консоли)

VOLCANO VR Mini, VR1, VR2, VR3

VOLCANO VR Mini, VR1, VR2, VR3, VR-D

Пример обвязки по воде:

1. Тепловентилятор; 2. Клапан с сервоприводом; 3. Клапан спуска воздуха; 4. Шаровой кран; 5. Фильтр грубой очистки; 6. Циркуляционный насос;

Подключение электропитания

ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания. Рекомендуемая защита от перегрузок: автоматический выключатель VOLCANO VR мини - 1 A, VOLCANO VR1, VR2 - 2 A, VOLCANO VR3, VR-D - 4 A и дифференциальная защита. VOLCNO VR mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 x 2.5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью наконечников

VOLCANO VR Mini, VR1, VR2, VR3, VR-D / AC	5 x 1,5 мм2
VOLCANO VR Mini, VR1, VR2, VR3, VR-D / EC	Источник электропитания: 3 x 1,5мм2 -0-10 B LiYCY-кабель 2x0,75 (экранированный)

Регулировка направляющих жалюзи

Направляющие жалюзи Volcano установлены на поворотной оси 1, что обеспечивает плавное изменение направления потока воздуха 4. Для изменения угла наклона жалюзи необходимо вращать жалюзи в нужном направлении, придерживая их за места крепления к корпусу агрегата.

VOLCANO VR Mini, VR1, VR2, VR3, VR-D

Конструкция

1. Водяной нагреватель (теплообменник): максимальными значениями параметров теплоносителя теплообменника являются 130°C и 1.6МПа. Конструкция: медный коллектор и змеевики с ребрами-ламелями из алюминия с антикоррозионным покрытием. Присоединительные патрубки (наружная резьба 3/4") находятся на задней панели корпуса устройства. Тестирование всех теплообменников в гелиевых камерах обеспечивает 100-процентное подтверждение их герметичности.
   Модельный ряд оборудования включает однорядный водяной нагреватель в Volcano VR1 (5-30 кВт), двухрядный нагреватель в Volcano VR Mini (3-20 кВт) и Volcano VR2 (8-50 кВт), трёхрядный - в Volcano VR3 (13-75 кВт). Дестратификатор Volcano VR-D не имеет теплообменника, т.к. служит для создания струи и перемешивания воздушных слоев. Volcano VR-D вместо теплообменника имеет элементы рамы.

2. Осевой вентилятор: Воздушный поток формируется осевым вентилятором, оснащенным защитной решеткой. Аэродинамически эффективная форма лопастей вентилятора и высококачественные подшипники обеспечивают низкий уровень шума. Высокая мощность двигателя позволяет достичь высокой производительности при низком электропотреблении, с сохранением полного регулирования воздушного потока.
   Максимальная рабочая температура составляет 60°C, напряжение питания составляет 230 В / 50 Гц. Класс защиты двигателя имеет IP54, класс изоляции F.

3. Корпус: состоит из заднего корпуса и передней панели, изготовлен из высококачественного ABS-пластика с добавлением анти-ультрафиолетовых пигментов. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям (термоустойчивость до 130°C) и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус, которая действует в течении всего времени эксплуатации оборудования до 15 лет.
   Цветные боковые накладки дают возможность подбора цветовой гаммы оборудования к дизайну помещения.
   Специальная конструкция корпуса даёт возможность уменьшения уровня шума вентилятора, вследствие чего оборудование можно использовать на объектах с повышенными акустическими требованиями.

4. Направляющие жалюзи: дают возможность направления струи тёплого воздуха в 4 позициях. Оптимальная дальность и направление струи воздуха достигается при помощи специального профиля лопаток.

5. Монтажная консоль (кронштейн): входит в комплект тепловентилятора. Легкая эргономичная конструкция консоли даёт возможность поворота тепловентилятора в горизонтальной плоскости под углом ±60°, благодаря чему струя тёплого воздуха будет всегда направлена туда, где она необходима.
