Тепловентилятор VOLCANO VR1 AC, фото 2Тепловентилятор VOLCANO VR1 AC, фото 3Тепловентилятор VOLCANO VR1 AC, фото 4Тепловентилятор VOLCANO VR1 AC, фото 5Тепловентилятор VOLCANO VR1 AC, фото 6Тепловентилятор VOLCANO VR1 AC, фото 7

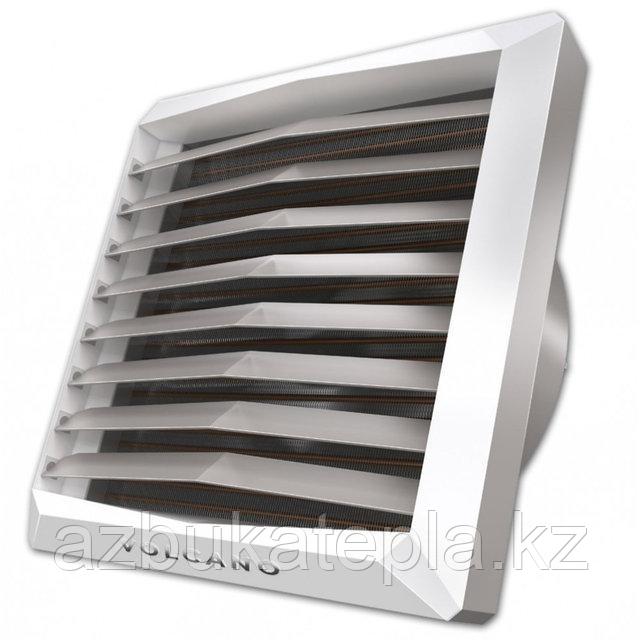

Тепловентилятор VOLCANO VR1 AC

203 700 Тг.

  • В наличии
  • Код: 1-4-0101-0446
Тепловентилятор VOLCANO VR1 AC
Тепловентилятор VOLCANO VR1 ACВ наличии
203 700 Тг.
Купить
+7 (707) 317-01-97
WhatsApp
  • +7 (727) 317-01-97
Купить
+7 (707) 317-01-97
WhatsApp
  • +7 (727) 317-01-97



Воздушно-отопительные агрегаты Volcano VR1 – это новое поколение оборудования с водяными теплообменниками, совмещающее в себе инновационные технические решения и современный промышленный дизайн. Выверенная конструкция выполненного с высокой точностью корпуса напоминает прекрасную и вместе с тем совершенную по своей простоте форму алмаза. Характер аппарата подчеркивается композицией тщательно подобранных материалов и аэродинамической формой воздухо-направляющих жалюзи.

Технические характеристики тепловентиляторов VOLCANO

Размеры тепловентиляторов Volcano



Тепловые характеристики тепловентиляторов Volcano

Условные обозначения:

Tz - температура воды на входе в тепловентилятор, Tp - температура воды на выходе из тепловентилятора.

Tp1 - температура воздуха на входе в тепловентилятор, Tp2 - температура воздуха на выходе из тепловентилятора.

Pg - тепловая мощность тепловентилятора.

Qp - расход воздуха, Qw - расход воды.

Δp - падение давления в теплообменнике (гидравлическое сопротивление).



Volcano VR1

  Параметры Tz/Tp [°C]
90/70 [°C] 80/60 [°C] 70/50 [°C] 50/30 [°C]


Tp1

°C

Qp

м³/ч

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа

Pg

кВт

Tp2

°C

Qw

м³/ч

Δp

кПа


0 5300 29,9 16,8 1,33 26 25,8 14,5 1,14 20 21,7 12,2 0,95 14,6 13,2 7,5 0,58 6,2
3900 25,4 19,4 1,12 19,1 21,9 16,7 0,97 14,7 18,4 14,1 0,81 10,8 11,3 8,6 0,49 4,6
2800 21,2 22,6 0,94 13,6 18,3 19,5 0,81 10,5 15,4 16,4 0,68 7,8 9,4 10,1 0,41 3,3

5 5300 28 20,8 1,24 23 23,9 18,4 1,05 17,3 19,7 16,1 0,87 12,3 11,3 11,3 0,49 4,6
3900 23,8 23,2 1,05 16,9 20,3 20,5 0,9 12,8 16,8 17,8 0,74 9,1 9,6 12,3 0,42 3,4
2800 19,9 26,2 0,88 12,1 16,9 23,1 0,75 9,1 14 19,9 0,62 6,6 8 13,6 0,35 2,5

10 5300 26,1 24,7 1,16 20,2 22 22,4 0,97 14,8 17,8 20 0,78 10,2 9,2 15,2 0,4 3,2
3900 22,2 27 0,98 14,9 18,7 24,3 0,82 10,9 15,1 21,6 0,66 7,6 7,9 16 0,34 2,4
2800 18,5 29,7 0,82 10,6 15,6 26,6 0,69 7,8 12,7 23,5 0,56 5,4 6,6 17 0,29 1,8

15 5300 24,2 28,6 1,07 17,5 20 26,3 0,88 12,5 15,8 23,9 0,7 8,2 7,2 19 0,31 2
3900 20,5 30,7 0,91 12,9 17 28 0,75 9,2 13,5 25,3 0,59 6,1 6,1 19,7 0,27 1,5
2800 17,2 33,3 0,76 9,2 14,2 30,2 0,63 6,6 11,3 27 0,5 4,4 5,1 20,4 0,22 1,1

20 5300 22,2 32,5 0,99 15 18,1 30,2 0,8 10,3 13,8 27,8 0,61 6,4 5 22,8 0,22 1,1
3900 18,9 34,5 0,84 11,1 15,4 31,8 0,68 7,6 11,8 29 0,52 4,8 4,2 23,2 0,18 0,8
2800 15,8 36,8 0,7 7,9 12,9 33,7 0,57 5,5 9,9 30,5 0,43 3,5 3,5 23,7 0,15 0,6



Количество тепловентиляторов Volcano, подключаемых к магистральному водопроводу Volcano VR1
Макс. расход воды,
м³/час
Диаметр трубы,
дюйм
1 1,3 3/4   (20мм)
2 2,6 3/4   (20мм)
3 3,9 1      (25мм)
4 5,2 1      (25мм)
5 6,5 1 ¼  (32мм)
6 7,8 1 ¼  (32мм)
7 9,1 1 ¼  (32мм)
8 10,4 1 ½  (40мм)
9 11,7 1 ½  (40мм)
10 13 1 ½  (40мм)

Данные в таблице приведены при условии, что общая длина трубопровода не превышает 40 м. В случае крупных трубопроводных систем, т.е. при размещении тепловентиляторов на расстоянии более 40 м от источника теплоты, диаметры трубопроводов следует обязательно корректировать с учетом более низких скоростей движения потока воды.

Технические параметры при разных скоростях вращения вентилятора

Исходные условия при измерении уровня шума: объем помещения 1500 м³, измерение производилось на расстоянии 5 м.

Мощность электродвигателя EC дана для расхода воздуха, указанного в таблице.

VOLCANO VR1

Скорость вращения вентилятора - III II I
Производительность вентилятора м³/час 5300 3900 2800
Уровень шума тепловентилятора с двигателем AC на расстоянии 5 м дБ (А) 56 51 40
Уровень шума тепловентилятора с двигателем EC на расстоянии 5 м дБ (А) 54 49 38
Мощность электродвигателя AC Вт 280 220 190
Мощность электродвигателя EC Вт 250 190 162
Максимальная дальность горизонтальной струи воздуха м 23 20 15
Максимальная дальность вертикальной струи воздуха м 12 9 7

Монтаж тепловентиляторов VOLCANO

ВНИМАНИЕ! Место монтажа должно быть соответствующие подобрано с учётом возможного появления нагрузок и вибраций.

Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения.

Рекомендуем применение фильтров в гидравлической системе. Перед подключением подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему, спуская несколько литров воды

ВНИМАНИЕ! Несоблюдение при монтаже минимального расстояния 0,4 м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.

При настенном или потолочном монтаже рекомендуется брать во внимание следующие параметры:

Высота монтажа

при вертикальной установке направляющих жалюзи

Расстояние между установками – рекомендуется расстояние от 6 до 12 м (Volcano VR1,VR2), 3 до 7 м (Volcano MINI) для равномерного распространения тёплого воздуха

Дальность струи воздуха

для горизонтальной установки направляющих жалюзи
** для симметричной установки установки направляющих жалюзи под углом 45°

  • Уровень шума оборудования (в зависимости от акустических особенностей помещения)
  • Рабочее состояние, отопление – например оборудование дополнительно работает как дестратификатор
  • Направление потока воздуха – направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки. Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.

Примерное размещение тепловентиляторов при настенном монтаже

вид сверху

Монтаж с консолью

Монтажная консоль доступна как дополнительное оборудование. Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем ввести в них втулки. На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M 10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли. После установки обогревателя в желаемом положении, следует установить заглушки на держателе.

В состав образца монтажной консоли входят:
1. КОНСОЛЬ (1 шт.); 2. КРЕПЁЖНЫЙ ДЕРЖАТЕЛЬ; 3. ВИНТЫ M10 ВМЕСТЕ С ШАЙБОЙ И ГАЙКОЙ ДЛЯ КРЕПЛЕНИЯ ДЕРЖАТЕЛЕЙ (2 комп.); 4. ВИНТ M10 ДЛЯ КРЕПЛЕНИЯ КОНСОЛИ К ТЕПЛОВЕНТИЛЯТОРУ (2 шт.); 5. ЗАГЛУШКИ (2 шт.); 6. МОНТАЖНЫЕ ВТУЛКИ (1 шт.)

вращение оборудования установленного на консоли

Расстояние для монтажа, советы по монтажу и пусконаладке

Подключение теплоносителя Во время монтажа трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента 1. Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки нагревателя. Возможно присоединение трубопровода с помощью гибких патрубков (что позволяет изменять положение аппарата на монтажной консоли)

VOLCANO VR Mini, VR1, VR2, VR3



VOLCANO VR Mini, VR1, VR2, VR3, VR-D

Пример обвязки по воде:

1. Тепловентилятор; 2. Клапан с сервоприводом; 3. Клапан спуска воздуха; 4. Шаровой кран; 5. Фильтр грубой очистки; 6. Циркуляционный насос;

Подключение электропитания

ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания. Рекомендуемая защита от перегрузок: автоматический выключатель VOLCANO VR мини - 1 A, VOLCANO VR1, VR2 - 2 A, VOLCANO VR3, VR-D - 4 A и дифференциальная защита. VOLCNO VR mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 x 2.5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью наконечников

VOLCANO VR Mini, VR1, VR2, VR3, VR-D / AC 5 x 1,5 мм2
VOLCANO VR Mini, VR1, VR2, VR3, VR-D / EC Источник электропитания: 3 x 1,5мм2
-0-10 B LiYCY-кабель 2x0,75 (экранированный)

Регулировка направляющих жалюзи

Направляющие жалюзи Volcano установлены на поворотной оси 1, что обеспечивает плавное изменение направления потока воздуха 4. Для изменения угла наклона жалюзи необходимо вращать жалюзи в нужном направлении, придерживая их за места крепления к корпусу агрегата.

VOLCANO VR Mini, VR1, VR2, VR3, VR-D

Конструкция

Конструкция тепловентиляторов Volcano

  1. Водяной нагреватель (теплообменник): максимальными значениями параметров теплоносителя теплообменника являются 130°C и 1.6МПа. Конструкция: медный коллектор и змеевики с ребрами-ламелями из алюминия с антикоррозионным покрытием. Присоединительные патрубки (наружная резьба 3/4") находятся на задней панели корпуса устройства. Тестирование всех теплообменников в гелиевых камерах обеспечивает 100-процентное подтверждение их герметичности.
    Модельный ряд оборудования включает однорядный водяной нагреватель в Volcano VR1 (5-30 кВт), двухрядный нагреватель в Volcano VR Mini (3-20 кВт) и Volcano VR2 (8-50 кВт), трёхрядный - в Volcano VR3 (13-75 кВт). Дестратификатор Volcano VR-D не имеет теплообменника, т.к. служит для создания струи и перемешивания воздушных слоев. Volcano VR-D вместо теплообменника имеет элементы рамы.

  2. Осевой вентилятор: Воздушный поток формируется осевым вентилятором, оснащенным защитной решеткой. Аэродинамически эффективная форма лопастей вентилятора и высококачественные подшипники обеспечивают низкий уровень шума. Высокая мощность двигателя позволяет достичь высокой производительности при низком электропотреблении, с сохранением полного регулирования воздушного потока.
    Максимальная рабочая температура составляет 60°C, напряжение питания составляет 230 В / 50 Гц. Класс защиты двигателя имеет IP54, класс изоляции F.

  3. Корпус: состоит из заднего корпуса и передней панели, изготовлен из высококачественного ABS-пластика с добавлением анти-ультрафиолетовых пигментов. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям (термоустойчивость до 130°C) и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус, которая действует в течении всего времени эксплуатации оборудования до 15 лет.
    Цветные боковые накладки дают возможность подбора цветовой гаммы оборудования к дизайну помещения.
    Специальная конструкция корпуса даёт возможность уменьшения уровня шума вентилятора, вследствие чего оборудование можно использовать на объектах с повышенными акустическими требованиями.

  4. Направляющие жалюзи: дают возможность направления струи тёплого воздуха в 4 позициях. Оптимальная дальность и направление струи воздуха достигается при помощи специального профиля лопаток.

  5. Монтажная консоль (кронштейн): входит в комплект тепловентилятора. Легкая эргономичная конструкция консоли даёт возможность поворота тепловентилятора в горизонтальной плоскости под углом ±60°, благодаря чему струя тёплого воздуха будет всегда направлена туда, где она необходима.

Параметры тепловентилятора VOLCANO VR1 AC
Количество рядов теплообменника 1
Максимальный расход воздуха 5300 м3/ч
Диапазон тепловых мощностей 5-30 кВт
Масса агрегата (без воды) 21 кг
Максимальная длина горизонтального потока воздуха 23 м
Максимальная длина вертикального потока воздуха 12 м

[Volcano], [Volcano VR Mini], [Volcano VR1], [Volcano VR2], [Volcano VR3].

Характеристики
Основные
Производитель  VTS Euroheat
Страна производительПольша
Гарантийный срок  36 мес
Вес21 кг
Производительность  5300 куб. м/час
Тепловая мощность  30 кВт
Напряжение питания220 В
Частота тока  50 Гц
Уровень шума  56 дБ
Степень защиты IP54
Максимальная температура теплоносителя130 град.
Максимальное рабочее давление16 бар
Габаритные размеры
Ширина700 мм
Высота700 мм
Длина610 мм
